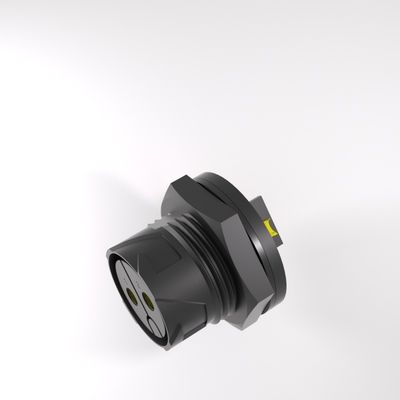

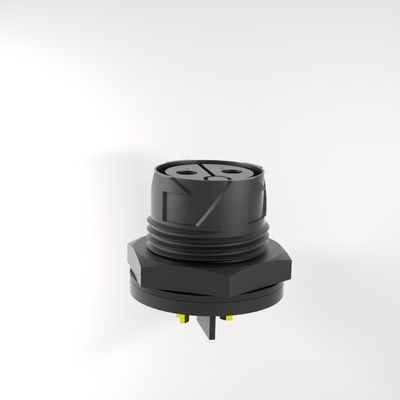

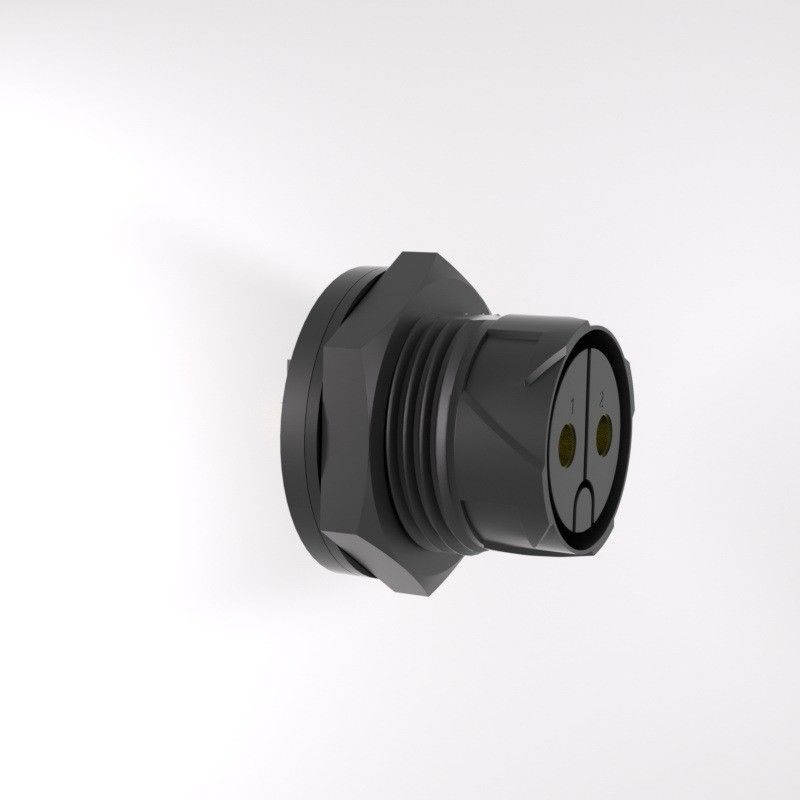

Conector de painel à prova d'água 400V com travamento automático e pino fêmea montado na frente para conexões elétricas seguras

Nome da marca:	Cablein
Número do modelo:	CB-P20-2P
MOQ:	1pcs
preço:	Price Can Contact With Our Sales
Detalhes da embalagem:	Cartão de exportação de alta qualidade
Condições de pagamento:	T/T, União Ocidental

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

Shenzhen China

Certificação:

CE, ROHS, TUV , ETL

Tamanho do conector:

Conector de painel à prova d'água de auto-bloqueio P20-2/3 Núcleo montado na frente Pin feminino

Estilo de conector:

Tipo de painel

Modo de conexão:

Com fios de parafuso

Material de contato:

Outros, de ferro fundido

Durabilidade:

≥1000 vezes

Eletrônica industrial:

Acessórios

Temperatura operacional:

-40°C a 105°C

Tipo de conector:

Bloqueio por pressão

Habilidade da fonte:

50000 por dia.

Destacar:

Conector de painel à prova d'água auto-bloqueável

Conector de painel à prova d'água de 400 V

Descrição do produto

Conector de painel à prova d'água de auto-bloqueio de 400 V P20-2/3

Visão geral do produto

Conector de painel à prova d'água de alto desempenho com mecanismo de auto-bloqueio, concebido para aplicações industriais que exijam conexões elétricas fiáveis em ambientes desafiadores.

Principais especificações

Configuração do pin: 2/3/4/5/7/9/12 Homem/Mulher

Classificação atual: 10A Máximo

Materiais: PA66 Nylon

Tipo de ligação: Protegidos à água sem parafusos

Voltagem de funcionamento: 400 V

Resistência aos raios UV: Classificado para o exterior

Montagem de fios: Solução de soldagem ou de parafusos

Faixa de operação do cabo: 4-9 mm

Ficha técnica de dados

Parte N°.	CB-P20-2P	CB-P20-3P	CB-P20-4P	CB-P20-5P	CB-P20-7P	CB-P20-9P
Pins	2 pinos	3 pinos	4 pinos	5 pinos	7 Pin	9 Pin
Fios de ligação	√	√	√	√	√	√
Fios de bloqueio	√	√	√	√	*	*
Contacto de ligação	φ2,7*2	φ2,7*3	φ2,7*4	φ1,8*5	φ1,8*7	φ1,0*9
Contato de bloqueio	φ2,4*2	φ2,4*3	φ2,4*4	φ1,8*5	*	*

Especificações de desempenho

Parâmetro	1.5mm2 / 16AWG	0.5mm2 / 20AWG	0.5mm2 / 20AWG
Corrente nominal	15A	5A	5A
Voltagem nominal	400 V AC	250 V AC	250 V AC
Voltagem de isolamento	2000 V AC	1500 V AC	1500 V AC
Impedância de contacto	< 3 mΩ	< 5 mΩ	< 5 mΩ
Aumento da temperatura	20A 30°C↓;25A 40°C↓;30A 50°C↓	10A 30°C↓;15A 40°C↓;20A 50°C↓	5A 30°C↓;7A 40°C↓;10A 50°C↓

Resistência ao isolamento: ≥ 1000 MΩ

Vida útil mecânica: ≥ 1900 ciclos

Temperatura ambiente: -40°C a +85°C

Envelhecimento a alta temperatura: 85°C / 168 horas

Características do produto

A série P20 de conectores de painéis impermeáveis de auto-bloqueio oferece uma fiabilidade excepcional para aplicações industriais exigentes com as suas características de design inovadoras.

Mecanismo de auto-bloqueio:Assegura ligações seguras que resistem a vibrações e desconexões acidentais
Projeto impermeável:Proteção IP67 contra a umidade, poeira e contaminantes ambientais
Construção durável:O material de nylon PA66 proporciona excelente resistência mecânica e resistência UV
Instalação versátil:Projeto de montagem frontal com múltiplas opções de fiação para integração flexível

Aplicações

Ideal para várias aplicações industriais e ao ar livre que exijam conexões elétricas à prova d'água fiáveis:

Painéis de controlo e sistemas de automação industriais
Iluminação exterior e equipamento elétrico
Sistemas de energia solar e micro inversores
Equipamento agrícola e pecuário
Aplicações marítimas e automotivas
Sistemas de climatização e automação de edifícios

Perguntas Frequentes

Que tipos de conectores à prova d'água você oferece?

Fornecemos uma gama abrangente de conectores à prova d'água incluindo P16 auto-bloqueio tipos de injecção, conectores de montagem, sobre-mold conectores, T-conectores, Y-conectores,e soluções especializadas para o gadoMuitas delas apresentam moldes personalizados e desenhos personalizados.

Como compro os seus produtos?

Contacte a nossa equipa de vendas com as seguintes especificações:

Classificação atual e número de contatos necessários
Estilo de montagem preferido
Especificações do diâmetro do cabo
Comprimento do cabo e preferências de transporte

Como posso contactar a sua equipa?

Contacte-nos por e-mail, telefone, Skype ou WhatsApp.Nossa equipe experiente com mais de 8 anos na indústria fornece vendas profissionais e suporte de P&D para resolver rapidamente seus requisitos técnicos e desafios de aplicação.

Existem amostras disponíveis?

Sim, fornecemos amostras com os custos de frete cobertos pelo cliente.
