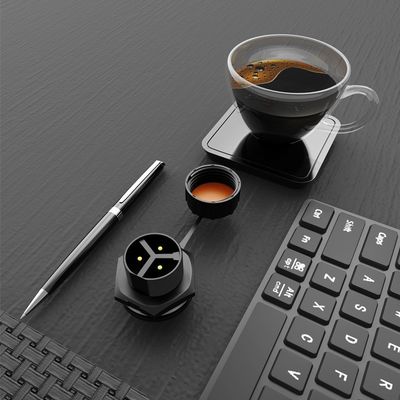

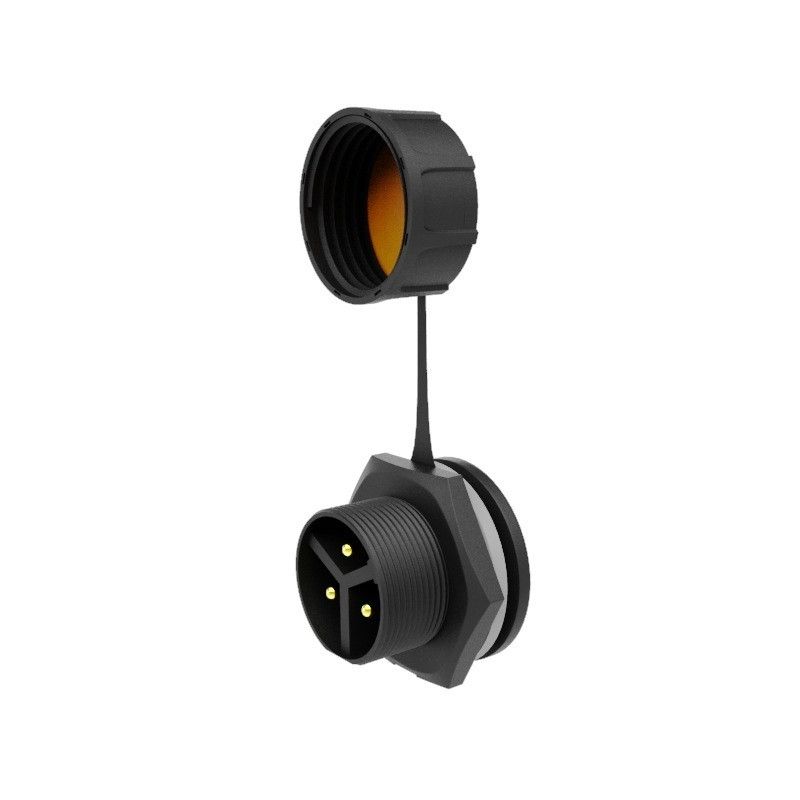

M20 Conector de montagem de painel à prova d'água resistente a UV com parafusos de 3 núcleos frontais para inversor solar micro

Nome da marca:	Cablein
Número do modelo:	CB-M20-3P
MOQ:	1pcs
preço:	Price Can Contact With Our Sales
Detalhes da embalagem:	Cartão de exportação de alta qualidade
Condições de pagamento:	T/T, União Ocidental

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

Shenzhen China

Certificação:

CE, ROHS, TUV , ETL

Tamanho do conector:

M20 Front 3-Core Waterproof Panel Mount Connector cabeça masculina de micro inversor solar

Estilo de conector:

Direto

Modo de conexão:

Com fios de parafuso

Sistema de travamento do conector:

Parafuso

Durabilidade:

≥1000 vezes

Eletrônica industrial:

Acessórios

Faixa de cabo:

6-10MM

Tipo de conector:

Bloqueio por pressão

Destacar:

Conector de montagem do painel impermeável masculino

Conector de montagem de painel impermeável de três núcleos

Descrição do produto

M20 Conector de montagem de painel à prova d'água de três núcleos masculinos para micro inversor solar

Especificações do produto

Configuração do pin:2/3/4/5/7/9/12 Conector homem/mulher
Classificação atual:10A Máximo
Materiais:PA66 Nylon
Método de ligação:Conector à prova d'água de tipo sem parafusos
Voltagem de funcionamento:400 V
Fios de montagem:Solução de soldagem ou de parafusos
Resistência UV ao ar livre:Passagem certificada
Cable Jacket OD4-9 mm

Ficha técnica de dados

Parte N°.	CB-LP20-2P	CB-LP20-3P	CB-LP20-4P	CB-LP20-5P	CB-LP20-7P	CB-LP20-9P
Pins	2 pinos	3 pinos	4 pinos	5 pinos	7 Pin	9 Pin
Conexão por fio - Ligação	✓	✓	✓	✓	✓	✓
Conexão de fio - Bloqueio	✓	✓	✓	✓	*	*
Membro de contacto - Fios de ligação	φ2,7*2	φ2,7*3	φ2,7*4	φ1,8*5	φ1,8*7	φ1,0*9
Membro de contacto - Fios de bloqueio	φ2,4*2	φ2,4*3	φ2,4*4	φ1,8*5	*	*
Medidor de fio aplicável	1.5mm2 / 16AWG	0.5mm2 / 20AWG	0.5mm2 / 20AWG	0.5mm2 / 20AWG	0.5mm2 / 20AWG	0.5mm2 / 20AWG
Corrente nominal	15A	5A	5A	5A	5A	5A
Voltagem nominal	400 V AC	250 V AC	250 V AC	250 V AC	250 V AC	250 V AC

Especificações adicionais:

Voltagem de isolamento: 2000V AC / 1500V AC
Impedância de contacto: < 3 mΩ / < 5 mΩ
Aumento da temperatura: varia de acordo com o modelo e a classificação da corrente
Resistência de isolamento: ≥ 1000 MΩ
Vida útil mecânica: ≥ 1900 ciclos
Temperatura ambiente: -40°C a +85°C
Envelhecimento a altas temperaturas: 85°C / 168 horas

Características e vantagens do produto

O M20 Front 3-Core Waterproof Panel Mount Connector representa engenharia avançada para sistemas de energia solar.Este conector oferece durabilidade e desempenho excepcionais em ambientes externos exigentes.

Proteção impermeável superior para condições extremas ao ar livre
Configuração de três núcleos para uma transmissão de energia eficiente
Maximiza o desempenho de saída do inversor solar micro
Simplificação dos processos de instalação e manutenção
Reduz o tempo de inatividade do sistema e aumenta a eficiência geral
Adequado para aplicações solares residenciais e comerciais

Aplicações

Este conector foi especificamente concebido para sistemas de inversores solares micro e é amplamente utilizado em várias aplicações de energia solar onde é confiável,As ligações impermeáveis são essenciais para um desempenho óptimo.

Perguntas Frequentes

Que tipos de conectores à prova d'água você oferece?

Fornecemos uma gama abrangente de conectores à prova d'água, incluindo projetos de moldes privados e soluções personalizadas.Conectores impermeáveis de montagem, conectores de moldagem excessiva, conectores T e Y personalizados, conectores da indústria pecuária e conectores à prova d'água especializados de Nova Energia e Sistema Solar.

Como posso comprar os seus produtos?

Contacte a nossa equipa de vendas online ou por e-mail. Por favor, forneça: classificação atual e número de contactos necessários, estilo de montagem preferido, especificações de calibre do cabo, requisitos de comprimento do cabo,e método de transporte preferido.

Como posso contactar a sua equipa?

Com mais de 8 anos de experiência na indústria,As nossas equipas profissionais de vendas e P&D estão prontas para responder às suas necessidades e fornecer soluções oportunas.

Existem amostras disponíveis?

Sim, oferecemos amostras com os custos de frete cobertos pelo cliente. Por favor, forneça o seu número de conta de correio e endereço de envio detalhado para o envio imediato de amostras.

Tags:

Conector de cabo montado no painel

Conector à prova d'água masculino-feminino

Conector de alfinetes masculino de nylon
